特点与用途/Features & Applications
●微型传感器、精度高、防过载
●不锈钢或铝合金材料
●拉压双向
●主要应用于电脑等各种3C产品按键力测试，各种开关按键测试，各种插拔力测试、医疗检测、及其他工业测试、测量及控制系统
●动态响应频率高

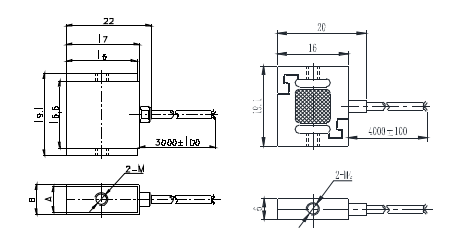

安装尺寸/Mounting Dimension
Capacity（N） | A | B | M | 备注 |
2.5,5,10,20 | 5 | 6.8 | M3 | 带外壳定制可选 |
50,100,200,300,500 | 6 | 7.5 | M4 | 不带外壳可选 |
受力方式/Load Direction | 配线图/ Wiring Code  |
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 1,2.5,5,10,20,50,100,200, 300,500N |
输出灵敏度 | Rated output | 2.0±10%mV/V |
零点输出 | Zero balance | ±0.02 mV/V |
非线性 | Non-linearity | 0.05%F.S. |
滞后 | Hysteresis | 0.05%F.S. |
重复性 | Repeatability | 0.05%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 350±30Ω |
输出电阻 | Output impedance | 350±5Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 300%F.S. |
电缆线尺寸 | Cable size | φ2×3000mm |
TEDS可选 | ||
