特点与用途/Features & Applications
●小型扭矩传感器是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合;
●产品输出5～15kHz频率信号或4～20mA电流信号，适合远距离传输
●本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品
●产品为非接触式，无磨损，最高转速8000RPM， 适合长期高速旋转的工况. 转速可选，(0~1000,3000,6000最高8000转/分钟

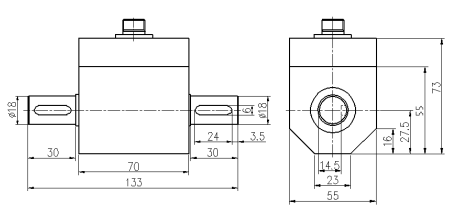

安装尺寸/Mounting Dimension
配线图/ Wiring Code
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 3,5,10,20,30,50,100Nm |
输出灵敏度 | Rated output | 1.0~1.5mV/V |
零点输出 | Zero balance | ±1% F.S. |
非线性 | Non-linearity | 0.2%F.S. |
滞后 | Hysteresis | 0.2%F.S. |
重复性 | Repeatability | 0.1%F.S. |
蠕变（30min） | Creep(30min) | 0.1%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 350/700±10Ω |
输出电阻 | Output impedance | 350/700±10Ω |
绝缘电阻 | Insulation | ≥2000MΩ/100VDC |
激励电压1 | Recommended excitation | ±15V（输出频率信号） |
激励电压2 | Recommended excitation | 24V（输出模拟信号） |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~60℃（可定制高温型） |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
电缆线尺寸 | Cable size | 3m |
防护等级 | IP Class | IP66 |
