●用蜡或指甲油等凝固剂封住调节电位器螺丝防止抖动造成误差。

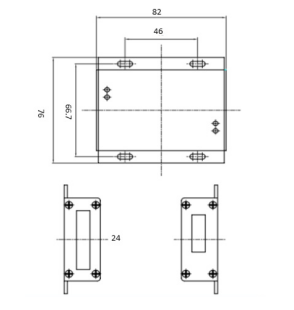

安装尺寸/Mounting Dimension
参数 | Specifications | 技术指标/Technique |
输入范围 | Output specification | 0．4～6mV/v |
综合精度 | Comprehensive accuracy | ±0.05%FS |
输入负载 | Input load | 4只350Ω传感器 |
电源供给 | Power supply | 16～30VDC或者12-24VAC |
采集频率 | Acquisition frequency | ≥100-5000HZ |
工作温度范围 | Operation temp range | -30～60℃ |
材料 | Material | Aluminum ally（铝合金） |
防护等级 | IP Class | IP64 |

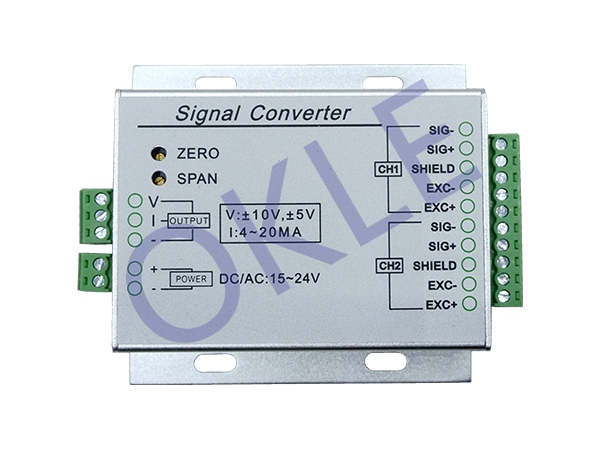

配线图/ Wiring Code
ZERO | 零度调整增益电位器 | |
SPAN | 满度调整增益电位器 | |
OUTPUT
| V | 输出电压±10V、±5V |
I | 输出电流0~20mA/4~20mA | |
- | 接地 | |
POWER | + | 电压+ |
- | 电压- | |
CH1/CH2 | SIG- | 信号- |
SIG+ | 信号+ | |
SHIELD | 屏蔽线 | |
EXC- | 激励- | |
EXC+ | 激励 | |
