特点与用途/Features & Applications
●用于需要将测力信号转换为数字通讯信号、标准模拟输出信号及简单控制的场合
●模拟输出信号可选择0-20mA、4-20mA、0-10V、1-5V，数字通讯接口可选择RS485或RS232
●单排5位LED数码管分别显示实时测量值、峰值、输出电流值、I/O状态信息
●控制器带有上限、中限、下限界限判断功能
●I/O有2入3出，可自定义输入输出端口功能
●可通过上位机进行驱动控制器输出，可部分替代PLC
●控制器供电电源采用DC24V供电，压宽±5V，更加安全稳定
●开孔式面板安装，面板面积仅96mm（宽）×48mm（高）

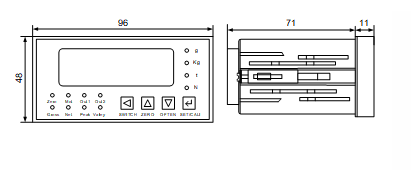

安装尺寸/Mounting Dimension
安装孔开孔尺寸
参数 | Specifications | 技术指标/Technique |
显示窗口 | Display | 单排5位LED显示 |
可读性 | Readability | 1/30000 |
输出线性 | Output linear | ＜0.002% |
综合精度 | Comprehensive accuracy | 优于0.01% |
A/D转换速度 | A/D Conversion speed | 10,40,840次/秒 |
接受灵敏度 | Accept sensor | -3.6~+3.6 mV/V |
输入负载 | Input load | 1～6只350Ω传感器 |
输出规格 | Output specification | 0～10V / 4～20mA |
满量程温度漂移 | Temp.effect on output | ≤10ppm /℃ |
零点温度漂移 | Temp.effect on zero | ≤10μV /℃ |
激励电压 | Excitation voltage | 5VDC |
电源供给 | Power supply | 24±5VDC |
整机功耗 | Power waste | ≤10W |
工作温度范围 | Operation temp range | -20～70℃ |
单件重量 | Weight approx. | 0.3kg |
材料 | Material | Aluminum ally（铝合金） |
防护等级 | IP Class | IP65 |
