OKLE-307
全国热线

18915556326

产品详情

特点与用途/Features & Applications
●S型传感器
●安装方便
●拉压双向
●主要用于推、拉力计,料斗秤,各种工业称重系统等

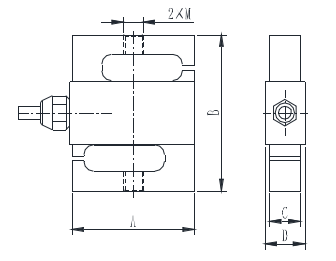

安装尺寸/Mounting Dimension

Cap(kg)

A

B

C

D

M

25、50

50.8

63.5

12.7

16.5

M8

100

50.8

76.2

19

28

M10

200、250、500、750

50.8

76.2

19

28

M12

1000、1500

50.8

76.2

25.4

35

M12

2000、2500、5000

76.2

108

25

31

M18×1.5

10000

127

177.8

50.4

57

M30×2


受力方式/Load Direction


配线图/ Wiring Code





参数

Specifications

技术指标/Technique

额定容量

Capacity

25,50,100,200,250,500kg

0.75,1,1.5,2,2.5,5,10t

输出灵敏度

Rated output

3.0±1%mV/V

零点输出

Zero balance

±0.06mV/V

非线性

Non-linearity

0.03%F.S.

滞后

Hysteresis

0.03% F.S.

重复性

Repeatability

0.03%F.S.

蠕变(30min)

Creep(30min)

0.024%F.S.

温度灵敏度漂移

Temp.effect on output

0.02%F.S./10℃

零点温度漂移

Temp.effect on zero

0.02%F.S./10℃

输入电阻

Input impedance

381±10Ω

输出电阻

Output impedance

350±5Ω

绝缘电阻

Insulation

≥5000MΩ/100VDC

激励电压

Recommended excitation

5~15V

最大激励电压

Maximum excitation

20V

温度补偿范围

Compensated temp range

-10~40℃

工作温度范围

Operation temp range

-30~70℃

安全超载

Safe overload

150%F.S.

极限超载

Ultimate overload

200%F.S.

电缆线尺寸

Cable size

Φ5×3000mm

材料

Material

Alloy stell(合金钢)

防护等级

IP Class

IP66
