特点与用途/Features & Applications
●采用高精度电阻应变式原理
●可满足4.9N-196N范围内的力测量
●不锈钢材料，密封焊接，防油，防水，耐腐蚀
●圆型结构设计，压式承载，安装使用方便灵活
●安全防爆型产品，可用于恶劣环境及危险性场合
●不锈钢材料
●体积小巧，外型美观
●动态响应频率高。≥2KHz

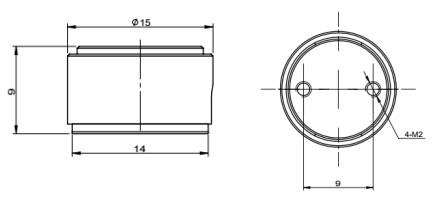

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配线图/ Wiring Code
|
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 10,20,30,50N
|
输出灵敏度 | Rated output | 2.0±10%mV/V |
零点输出 | Zero balance | ±2% F.S. |
非线性 | Non-linearity | 0.02%F.S. |
滞后 | Hysteresis | 0.02%F.S. |
重复性 | Repeatability | 0.02%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.02%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.02%F.S./10℃ |
输入电阻 | Input impedance | 350±10Ω |
输出电阻 | Output impedance | 350±10Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~12V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | Φ2×3000mm |
TEDS可选 | ||
