特点与用途/Features & Applications
●微型传感器、高度低、变形量小
●不锈钢材料
●拉压双向、动态响应频率高
●防过载保护
●主要用于冲压力、注塑和模具行业、机器人抓取、压入、拉压力的检测与控制、汽车装配力值检测等

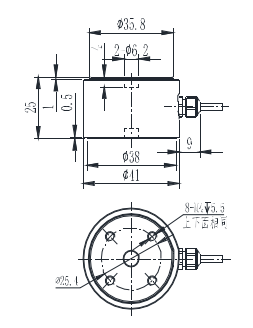

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配线图/ Wiring Code
|
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 0.1,0.2,0.5,1,2,5,10,20kN |
输出灵敏度 | Rated output | 2.0±10%mV/V |
零点输出 | Zero balance | ±0.05 mV/V |
非线性 | Non-linearity | 0.1%F.S. |
滞后 | Hysteresis | 0.1%F.S. |
重复性 | Repeatability | 0.1%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 385±10Ω |
输出电阻 | Output impedance | 350±5Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~15V |
最大激励电压 | Maximum excitation | 20V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | Φ3×3000mm |
TEDS可选 | ||
