特点与用途/Features & Applications
采用高精度电阻应变式原理
◆可满足 49.0N—490.0N范围内的力测量。
◆不锈钢材料，密封焊接，防油、防水、耐腐蚀
◆磨合结构设计，压式承载，安装使用方便灵活。
◆安全防爆型产品，可用于恶劣环境及危险性场合。
◆铝合金/不锈钢材料
◆体积小巧，外型美观
◆动态响应频率高

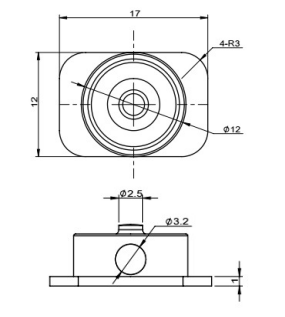

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配线图/ Wiring Code
|
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 50,100,200,300,500N |
输出灵敏度 | Rated output | 1.5±15%mV/V |
零点输出 | Zero balance | ±0.03 mV/V |
非线性 | Non-linearity | 0.50%F.S. |
滞后 | Hysteresis | 0.20%F.S. |
重复性 | Repeatability | 0.20%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 800~1100Ω |
输出电阻 | Output impedance | 800~1100Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5V |
最大激励电压 | Maximum excitation | 10V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 120%F.S. |
极限超载 | Ultimate overload | 150%F.S. |
电缆线尺寸 | Cable size | φ2×3000mm |
材料 | Material | Stainless Steel（不锈钢） |
