特点与用途/Features & Applications
●高度低，变形量小，外形尺寸小
●不锈钢材料,IP67,可定制
●可定制高温性能，用于注塑、积压等制造工艺
●适用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、测量及控制系统
●动态响应频率高

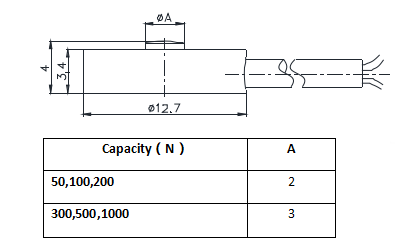

安装尺寸/Mounting Dimension
受力方式/Load Direction
| 配线图/ Wiring Code
|
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 50,100,200,300N,500,1000N |
输出灵敏度 | Rated output | 1.5±15%mV/V |
零点输出 | Zero balance | ±0.05 mV/V |
非线性 | Non-linearity | 0.50%F.S. |
滞后 | Hysteresis | 0.20%F.S. |
重复性 | Repeatability | 0.20%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 800~1100Ω |
输出电阻 | Output impedance | 800~1100Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~12V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | φ1.2×3000mm |
材料 | Material | Stainless Steel（不锈钢） |
