OKLE-09B触摸屏4通道控制仪表

在线咨询

全国热线

18915556326

产品详情

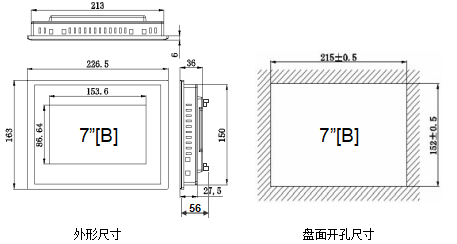

安装尺寸/Mounting Dimension

产品	外形尺寸 W×H×D[mm]	盘面尺寸 W×H[mm]	箱体尺寸 W×H [mm]	盘面开孔尺寸 W×H[mm]
7”[B]屏	226.5×163×56	226.5×163	213×150	215×152
7”[S]屏	202.5×149×56	202.5×149	190×136	192×138
10.2”屏	274×193×40	274×193	259×178	261×180

7”/10.2”TFT触摸屏与测力/控制模块一体化，超轻超薄机身。
Cortex-A8处理器，600MHz主频，128M内存，128M存储空间。
显示与操作
16位彩屏，800×480[7”]或1024×600[10.2”]分辨率，LED背光。
中/英文图形显示界面，触摸式操作。
力值显示范围：-99,999~+999,999。
最大测力：可设定1~999,999。
显示分度：可选1，2，5，10，20，50。
显示分辨率：1/100,000。
力值单位：可选g，kg，t，lb[磅]，kp[千磅]，N[牛顿]，kN，自定义。
小数点位置：可选0，0.0，0.00，0.000。
测力传感器接口
4个测力信号接口，每个接口最大可连接4个350Ω测力传感器。
激励电压/最大电流：DC5V，250mA。
信号输入范围：0~12.5mV。
测力传感器输出灵敏度：1.0~2.5mV/V。
24位∑-△ADC，内部分辨率1/130,000。
采样频率：3200Hz 增益漂移：±5ppm/℃。
非线性度：0.005%FS。
数字通信接口
COM1[RS232]&COM2[RS485]：可外接上位机IPC/PLC与LED远程显示器。
COM[RS232]：可外接RS232串行打印机[波特率9600bps，无校验，8位数据位，1位停止位]。
USB1：可用于连接USB鼠标、从U盘下载操作界面软件与备份数据至U盘。
LAN：可选配的Ethernet口
具体参考详细配套资料。
