【适用于压力 拉压力 扭矩 张力等各种应变桥式传感器】

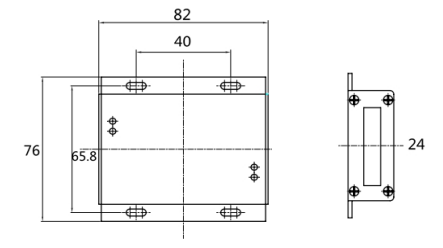

安装尺寸/Mounting Dimension
参数 | Specifications | 技术指标/Technique |
输入范围 | Output specification | 0．4～6mV/v |
综合精度 | Comprehensive accuracy | ±0.05%FS |
输入负载 | Input load | 6只350Ω传感器 |
电源供给 | Power supply | 16～30VDC或者12-24VAC |
采集频率 | Acquisition frequency | ≥100-5000HZ |
工作温度范围 | Operation temp range | -30～60℃ |
材料 | Material | Aluminum ally（铝合金） |
防护等级 | IP Class | IP64 |
配线图/ Wiring Code
DISP | 接手持终端 | + | 电源电压+ |
TXD | 接上位机RXD | - | 电源电压- |
RXD | 接上位机TXD | SIG- | 传感器信号- |
GND | 接上位机GND | SIG+ | 传感器信号+ |
A | 接上位机A | SHIELD | 传感器屏蔽线 |
B | 接上位机B | EXC- | 传感器激励电压- |
NC | 空 | EXC+ | 传感器激励电压+ |
